使用说明

插入设备

当插入JTool-I2C模块后，上位机会自动识别并连接。当有多个设备插入时，可点击切换设备菜单切换到需要用的模块。在顶部栏可以设置VCC电压，IO电平（即I2C总线电平），I2C速率。

输入图片说明

VCC电压、IO电平、I2C速率设置后会保存在模块内部，重新插入保持不变。

扫描从机地址

点击扫描设备按钮，模块将依次检查每个地址（0x00~0xFE）是否有ACK，用来判断总线上有哪些器件，扫描出来的地址以8位地址展示（7位I2C地址+1位读写位），使用写地址，即最后一位为0。（为什么不使用7位地址模式：因为8位更加直观，多数器件手册用的是8位，数据流更容易区分。实际上都是一样的，展现方式不同）

扫描从机

日志框显示选项

日志框侧边6个按钮分别为以下功能：

  1. 日志框满自动清空：超出日志框显示范围自动清空，长时间运行可节省应用内存
  2. 显示读数据：选中后，读取到的数据会罗列到日志框中
  3. 新增展示写数据选项（V1.2.0以上）
  4. 新增展示读写地址选项（V1.2.0以上）
  5. 显示时间戳：日志框添加蓝色的时间标记
  6. 显示行号：日志框显示行号

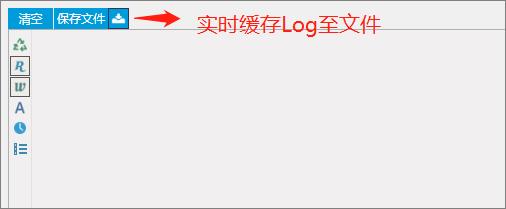

V1.2.0以上新增日志实时缓存至文件开关，适用于长时间运行保存数据，避免软件崩溃导致数据丢失

简单读写

JTool-I2C模块内部已经封装好I2C的Read/Write函数，我们只需要输入从机地址、寄存器地址、写数据（或读长度）就可以读写了。在应用软件下方的读写区域，设置好相关的参数，点击读或写，日志框会显示相关结果。如果选中了“读完更新”选项，读出的数据会覆盖到读写框。下面是各个设置项的解释。

基础读写

  1. 从机地址：8位地址（带读写位0），如果输入的读写位是1，会自动转换为0（即无需填写读地址，如果是读，模块封装的函数会自动置1）

  2. 寄存器地址类型：根据器件手册设置，指的是寄存器地址（或命令）的长度

    • None：无需寄存器地址，直接读写
    • Reg8bit：1字节的寄存器地址或命令
    • Reg16bit：2字节的寄存器地址或命令，高字节在前
    • Reg24bit：3字节的寄存器地址或命令，高字节在前
    • Reg32bit：4字节的寄存器地址或命令，高字节在前
  3. 寄存器地址：要读写的寄存器，长度由2所设置的项决定，某些器件使用的命令，这里也可以当作命令使用
  4. 读写框：读，写数据框是一个，读到的数据会更新此文本框
  5. 读写长度：与4读写框是联动的，二者设置一项即可
  6. 读完更新：选中后，读出的数据会更新到4读写框，否则不会更新
  7. 写后读取：选中后，如果是写操作，写完会自动再读一次，用于检验数据是否已经正确写入寄存器
  8. 读/写按钮：读写按钮分开，更加方便

器件分组批量读写

通常一个I2C器件里包含多个寄存器，有的用于配置参数，有的用于存储传感器数据。如果每次都单独的修改地址，再去读写，重复的工作量太大，所以JI2C提供一个扩展页面，用于归纳每个器件的信息描述和操作方法。软件退出时会自动保存已添加的器件，以便下次使用，快速打开。

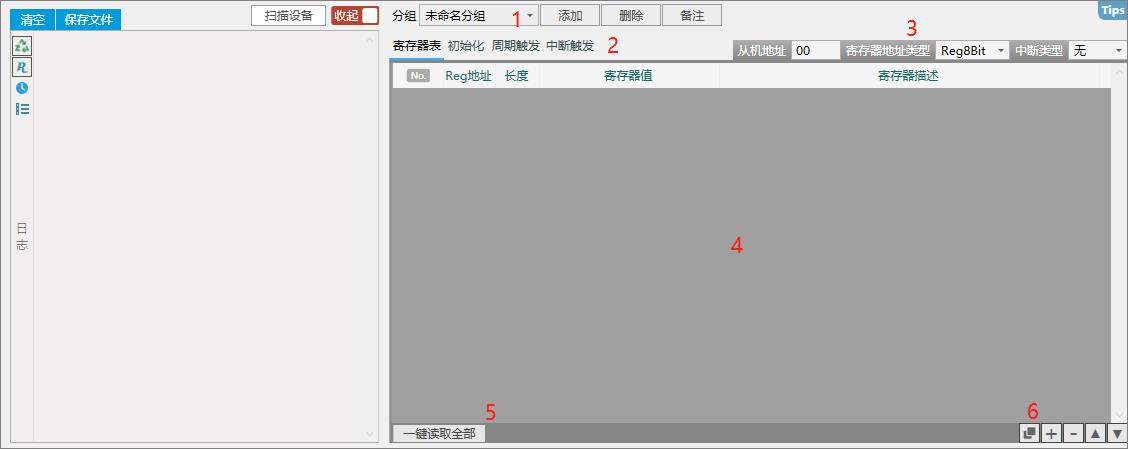

图中各个区域的解释如下：

  1. 添加/删除/选择器件，备注名称
  2. 每个器件都有4种批量操作的方式，可切换选择
  3. 当前所选器件的从机地址、寄存器地址类型、中断类型。此处的配置将用于所选器件下面的所有批量列表
  4. 列表显示区域
  5. 批量操作按钮（4种批量操作各不一样）
  6. 批量列表中的添加项、删除项、移动项等操作

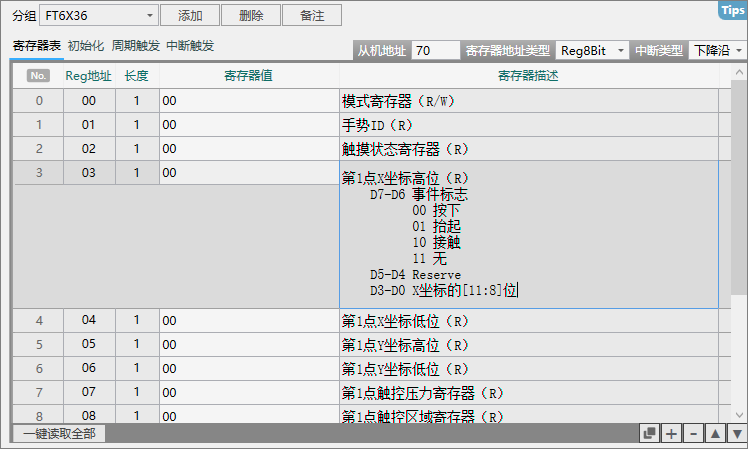

寄存器表

寄存器表的目的是能最快速的查看器件内部的所有寄存器，了解当前状态，具有一键读取全部功能。每个寄存器最大可设置为8个字节，覆盖从UInt8到Double的所有类型。可以为每个寄存器编辑描述，随时查看，描述框聚焦展开，失焦折叠。另外，在寄存器值文本框内输入数据，回车可以直接写入，方便快速的修改其中某个寄存器。

初始化

初始化表的目的是在器件插入电脑后，能最快速的配置为我们预先设定的参数，一键初始化，让器件运行起来。每条初始化指令后面具有单独写入按钮，右键该按钮可以修改备注。取消勾选可以暂时不初始化该指令。


如果有多种不同的参数配置怎么办？这里有两种方法：

1. 使用前面的选框来选择不同的初始化
2. 在分组里面添加一个该器件的副本

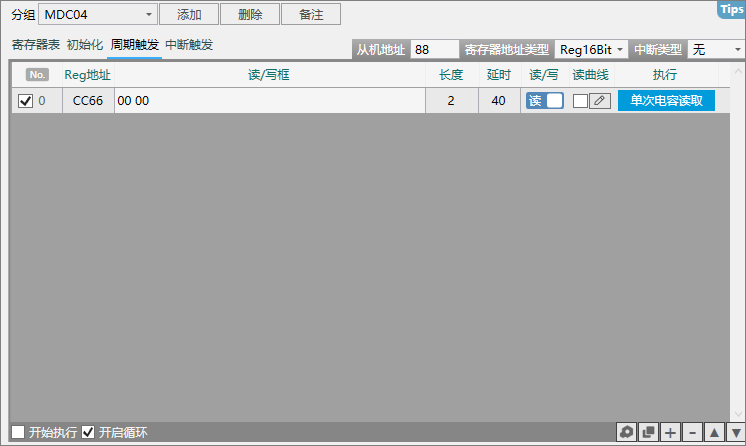

周期触发

周期触发表可以按顺序定时周期执行表里面的读写指令，每条指令可配置延时，配置读/写选择。如果是读指令，可以配置读数据的曲线格式解析，一键生成实时曲线。

中断触发

对于大部分传感器来说，数据采集完成后，都是通过中断来通知主机进行读取，所以JTool-I2C模块带有一个中断引脚，当检测到产生中断后，会触发中断列表里的读写指令，实现自动读写。中断触发也可以配置生成曲线。中断类型可配置为：

  1. 无
  2. 上升沿
  3. 下降沿
  4. 双边沿
  5. 高电平
  6. 低电平
电平中断会在保持该电平时一直触发，电平中断目前最快10ms触发一次

CRC校验与读延时

可以给每一个器件分组配置CRC校验选项和读延时选项

CRC校验

部分器件读写带有CRC校验，并且写入时需要校验正确才接受数据，所以JI2C提供了一个字节的CRC校验选项，更加便捷

  1. 使能校验
  2. 选择校验区间：仅读写内容/全部（包含地址）

  3. 选择校验类型，支持如下校验类型

    • SUM：累加
    • XOR：异或
    • CRC8
    • CRC8-ITU
    • CRC8-ROHC
    • CRC8-MAXIM
    • CRC8-自定义
  4. 当选择CRC8-自定义时，配置所需自定义参数
  5. 校验测试：设置好校验类型后，可以测试一下是否符合预期

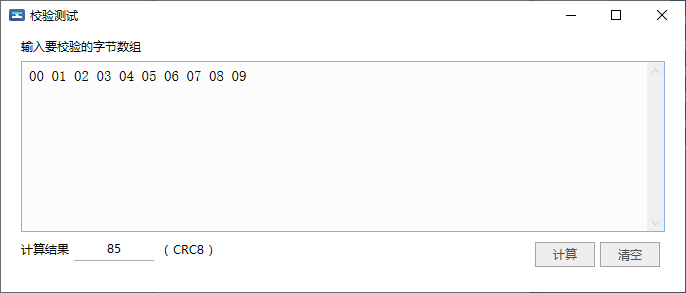

校验测试功能，输入16进制字节数组，点击计算，即可得出校验结果

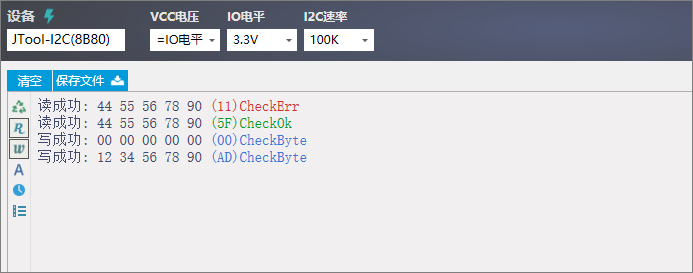

使能校验之后，当前器件的读写操作均会执行校验，须注意：设置的读写长度请不要包含校验字节，软件会自动+1

读取时，会多读一个字节，并将校验结果显示到日志框
写入时，会自动计算出校验字节，添加到写入数据的末尾，一并写入

读延时

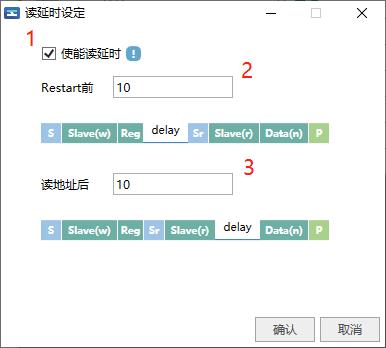

部分器件在读取时，写完寄存器地址（或指令）后，需要等待一段时间，让从机完成数据采集，再继续传输，所以JI2C提供一个读延时功能

输入图片说明

  1. 使能读延时
  2. 设置Sr前延时时间，最大100ms
  3. 设置读地址后延时时间，最大100ms

生成实时曲线

在周期触发和中断触发中，读数据可以查看实时曲线。
首先，曲线是基于读指令的，就是说每一条读指令都可以生成曲线，可以打开多个曲线窗口。选中曲线复选框后即可弹出曲线窗口，取消选中可关闭曲线（也可以直接在曲线窗口中关闭）。
其次，在打开曲线窗口之前，需要编辑曲线格式，告诉应用程序该如何解析此条数据

编辑曲线格式

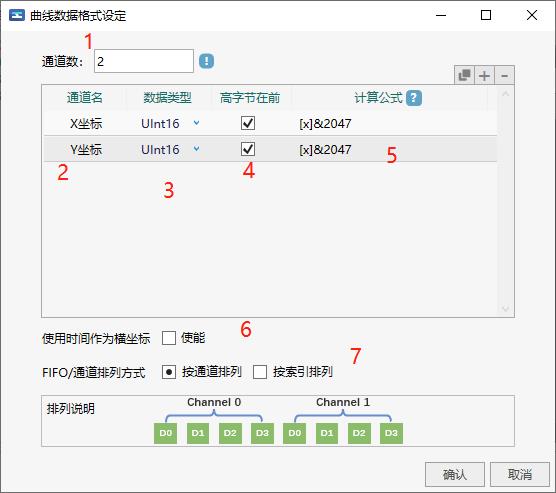

曲线格式编辑步骤如下：

  1. 输入通道数，回车，或者点击右上角添加按钮（每一条读指令可以包含多个字节的，可一次连续读取含多个通道）
  2. 给通道命名，会在曲线窗口中显示，便于区分
  3. 选择该通道的数据类型，此选项用于判断通道占用的字节数，并且正确解析为需要的数据
  4. 选择高字节在前还是低字节在前
  5. 选择是否使用时间作为横坐标index，如果不使用，横坐标为数据点的序号
  6. 如需该通道的数据进行计算后绘图，请输入公式（例如需要单位转换、需要屏蔽高位、需要取固定小数位等等）
  7. 支持FIFO读取，即每个通道含有多个数据，此时需要考虑通道优先还是索引优先（如果只有一个通道，或者每个通道只有一个数，可以忽略此项）

注意：曲线生成支持多通道，支持FIFO多数据，但是（数据类型、通道数、FIFO数）计算出来的字节数长度必须与该读指令的读取长度保持匹配（相等或为它的整数倍），否则会报错，并且清空列表。

计算公式

点击提示按钮，可查看支持的运算符


用[x]表示该通道的自变量，公式中的数必须以十进制表示，不支持十六进制

小技巧：

  1. 如需单位转换，可使用 * /
  2. 如需偏移，可使用 + -
  3. 如需屏蔽高位，可使用按位与 &
  4. 如需取固定小数位，可使用Round
  5. 某些通道不是数据，用不上，可直接*0

注意：计算公式必须保持语法的正确性，否则会报错！

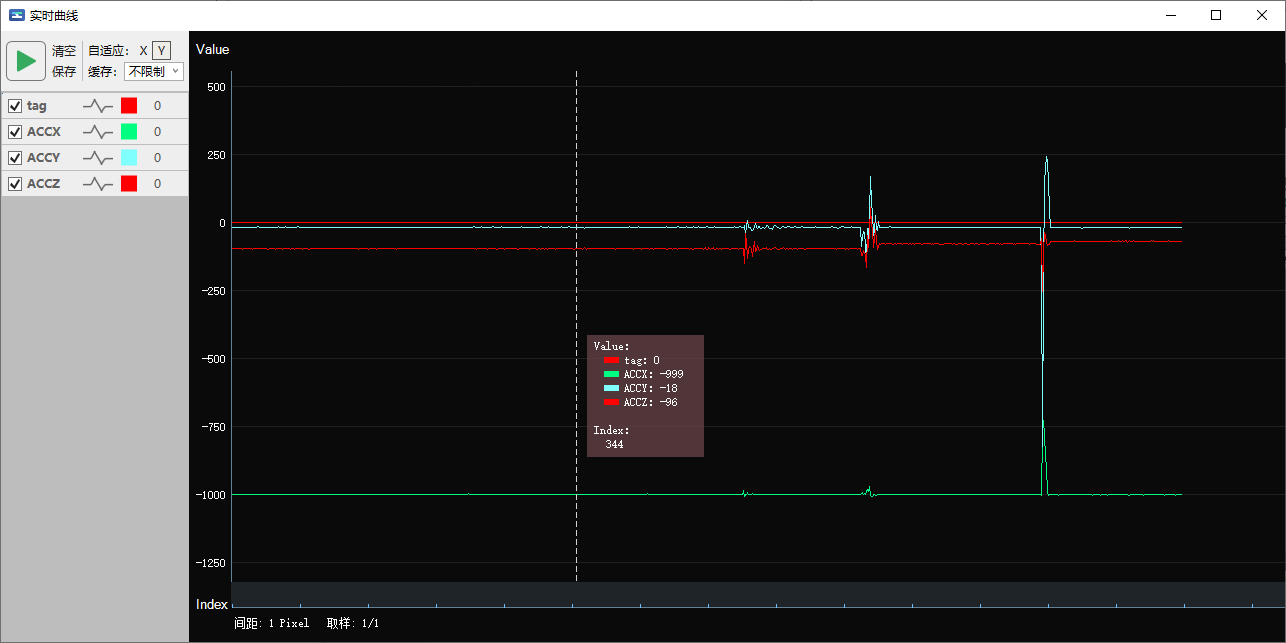

曲线窗口

自研高性能曲线控件，曲线窗口的功能非常简单直观
暂停/开始：暂停后，数据不再输入到曲线窗口，此时可缩放，拖拽，截取

鼠标左键按住拖拽
鼠标右键按住截取到新窗口
鼠标滚轮纵向缩放
Ctrl + 鼠标滚轮横向缩放
Ctrl + A 可缩放整个曲线到适应窗口大小

自适应：具有X、Y轴自适应的选项功能，开启后将在对应轴上缩放至可视范围内
缓存：这里的缓存指的是控件内部缓存的数据量，数据到达设置值之后会清空数据，用来节省内存

V1.2.0以上新增曲线数据实时缓存至文件功能，适用于长时间运行保存数据，避免软件崩溃导致数据丢失

静态数据生成曲线

当我们保存了曲线数据之后，如果想再通过这个数据看曲线，推荐使用JCurve，支持复制粘贴/打开文件的方式生成静态数据曲线

模拟从机

作为从机，需要预先填入数据，供主机随时读写。JTool-I2C模块内部可模拟为从机，最大支持400K的速率，具有最大1KByte的缓存，默认全为0xFF。点击菜单栏模拟从机按钮，进入从机界面

  1. 配置从机地址（8位模式），可选择响应所有地址
  2. 配置寄存器地址类型，此项也可作为指令类型

  3. 配置内存映射，给指定的地址填充需要的数据

    • 可添加多条映射
    • 映射之间地址可间隔，未填充的地址数据为0xFF
    • 映射之间地址不可重叠
    • 映射地址超过1024后，将从0继续排列
    • 主机读取时，会读取到此列表的数据
    • 主机写入时，此列表的数据会被实时更新
  4. 点击开始模拟，即可进入从机模式

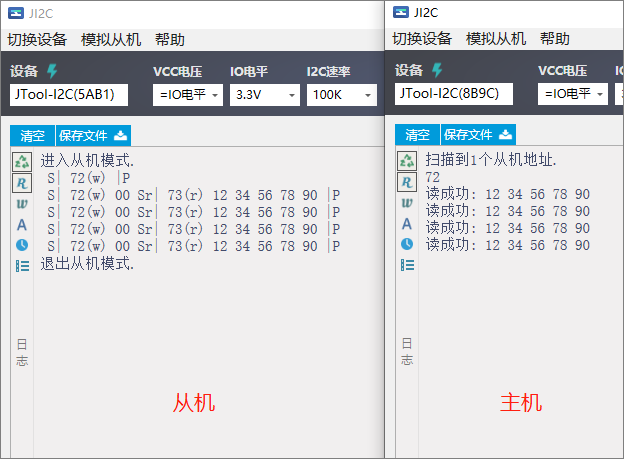

进入从机模式后，日志框会实时显示来自主机的读写数据

  1. S：Start条件
  2. Sr：Repeated Start条件
  3. P：Stop条件

固件升级

JTool-I2C模块支持固件升级，服务器上传最新固件后，会提示下载并升级，点击帮助->关于菜单，先下载最新固件，随后点击进入升级按钮，模块会模拟出一个U盘，将下载的固件bin文件拖入U盘内即可升级完成

输入图片说明
