使用说明

插入设备

当插入JTool-IO模块后，上位机会自动识别并连接。当有多个设备插入时，可点击切换设备菜单切换到需要用的模块。在顶部栏可以设置VCC电压，IO电平。

VCC电压、IO电平设置后会保存在模块内部，重新插入保持不变。

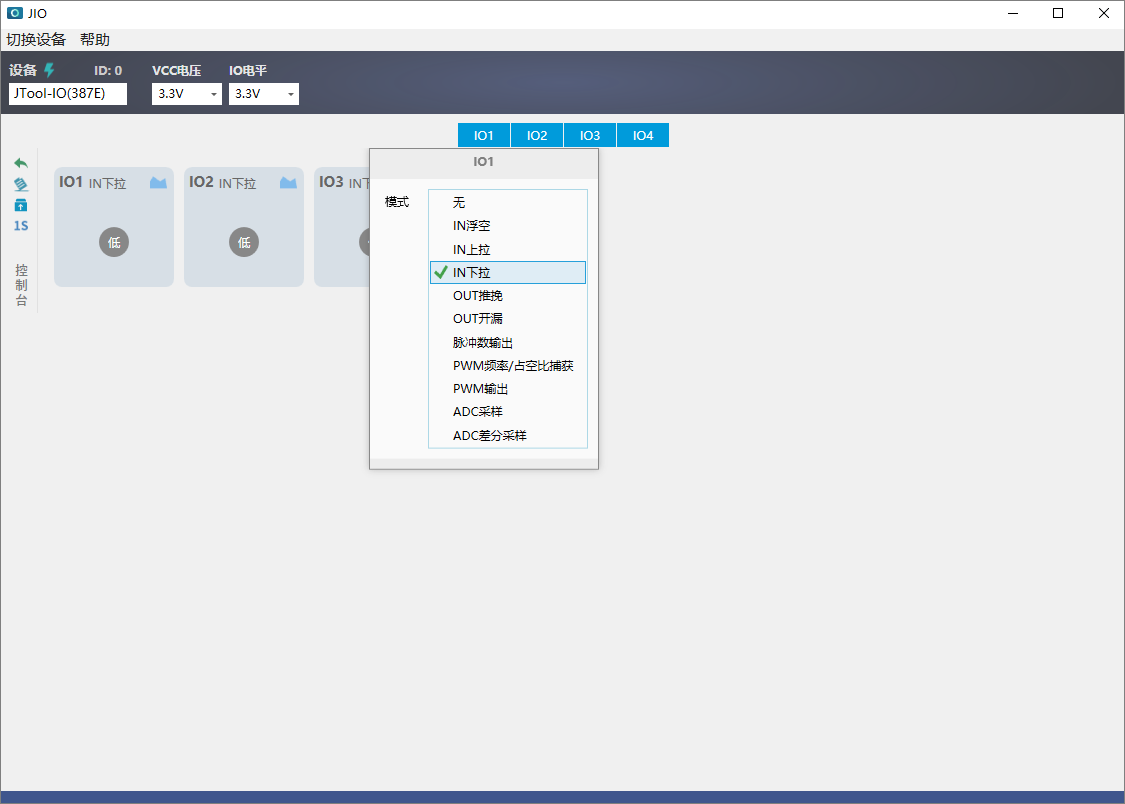

切换引脚模式

点击顶部蓝色按钮，可单独更改每一个引脚的模式

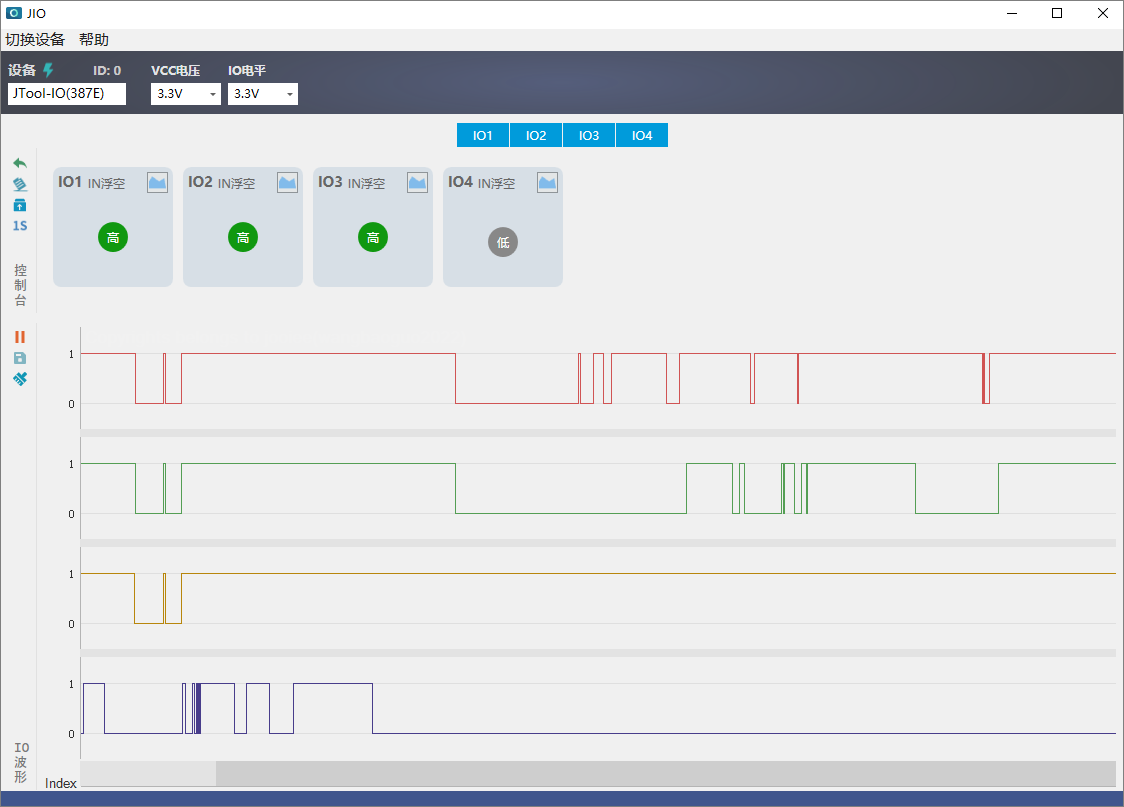

GPIO输入

输入可配置为上拉、下拉、浮空，电平值将以指示灯的方式显示到面板，以50Hz的频率更新，点击卡片指示灯右上角的曲线图标可查看实时IO曲线

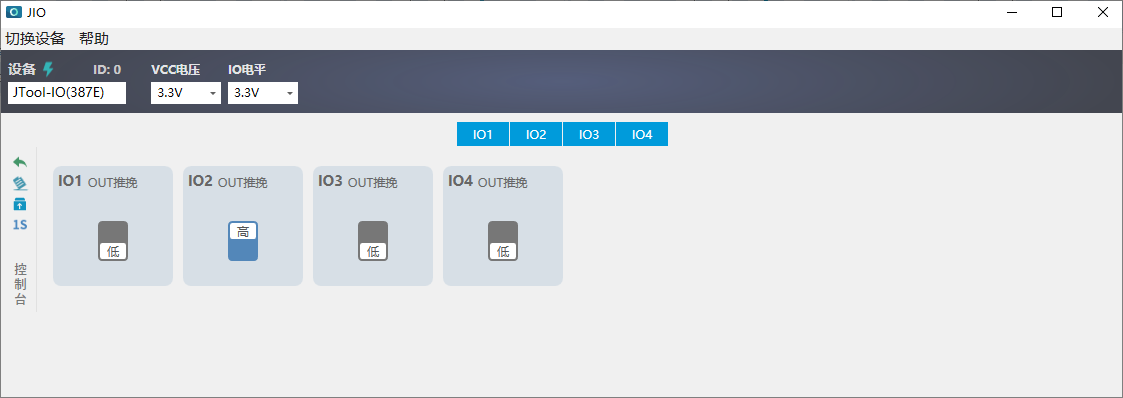

GPIO输出

输出可配置为推挽、开漏，设置后点击开关按钮，可切换引脚电平

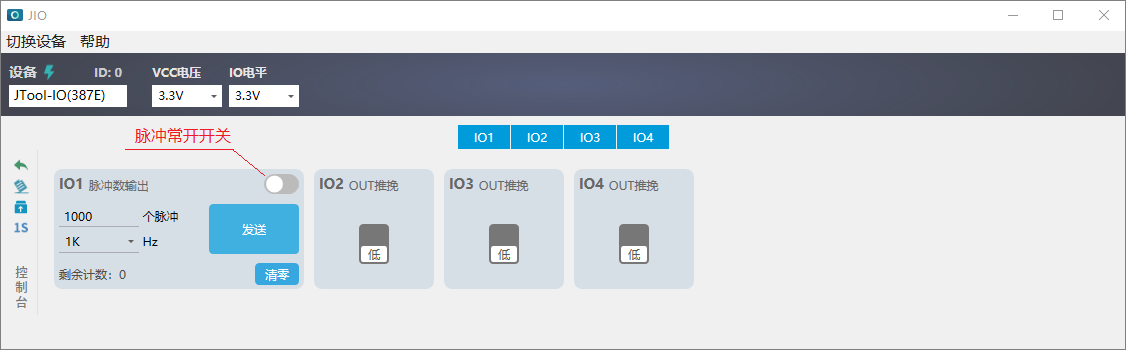

脉冲输出

脉冲输出功能支持发送任意数量的脉冲，1~400Khz频率可更改，并可显示剩余脉冲计数

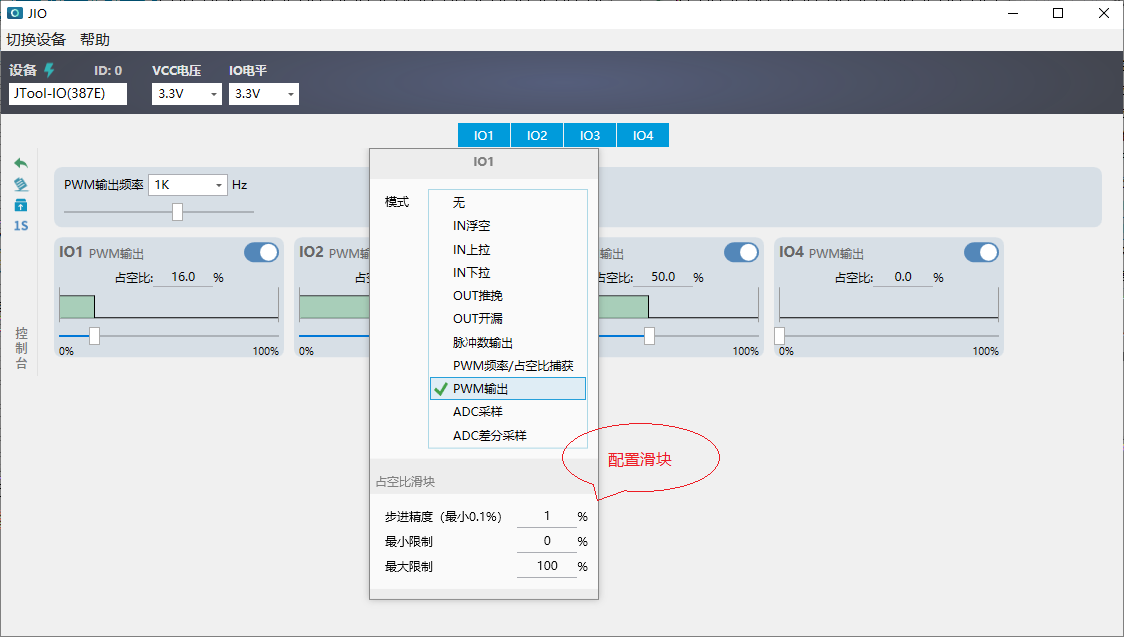

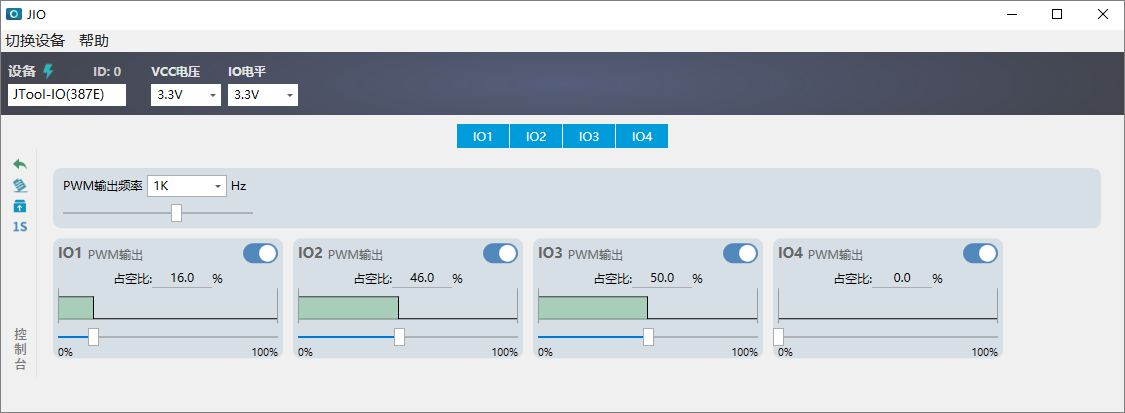

PWM输出

PWM占空比4通道独立配置，频率统一设置（即频率应用于所有PWM通道），可设置滑块的步进精度，最大限制和最小限制

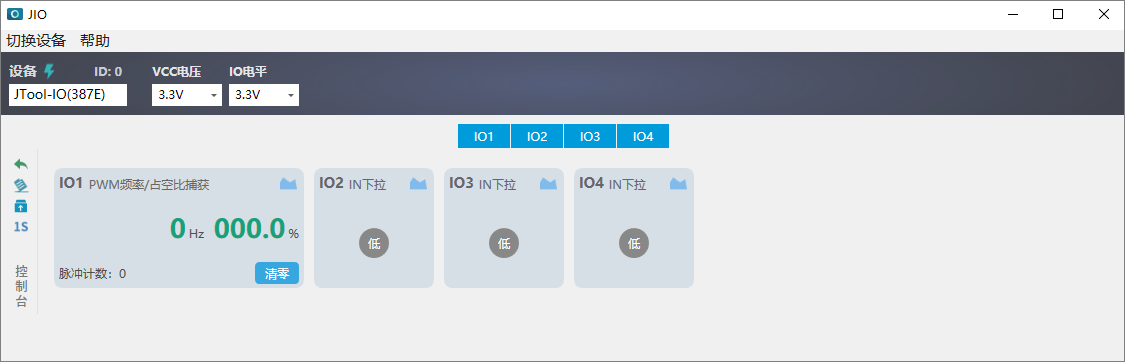

PWM捕获

IO1引脚支持PWM捕获功能，可测量PWM的频率、占空比和脉冲计数，400K以内精准测量，点击右上角曲线图标可生成实时的测量曲线

PWM捕获和PWM输出不能同时使用

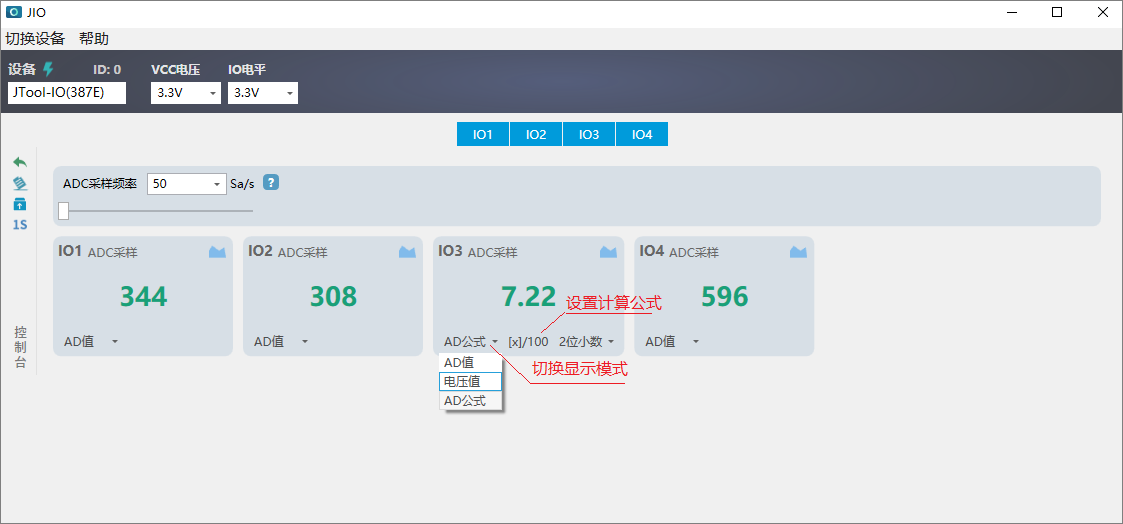

ADC和差分ADC

ADC分辨率为12位，参考电压为3.3V，采样率可拖动滑块设置，最大10Khz，显示模式可切换为AD原始值、电压值、AD原始值+公式计算，点击右上角曲线图标可生成实时的测量曲线

• 如果使用差分ADC，将占用下一个IO口
• 单端采样时，0~4095 对应电压 0~3.3V
• 差分采样时，0~4095 对应电压 -3.3V~3.3V

固件升级

JTool-IO模块支持固件升级，服务器上传最新固件后，会提示下载并升级，点击帮助->关于菜单，先下载最新固件，随后点击进入升级按钮，模块会模拟出一个U盘，将下载的固件bin文件拖入U盘内即可升级完成
