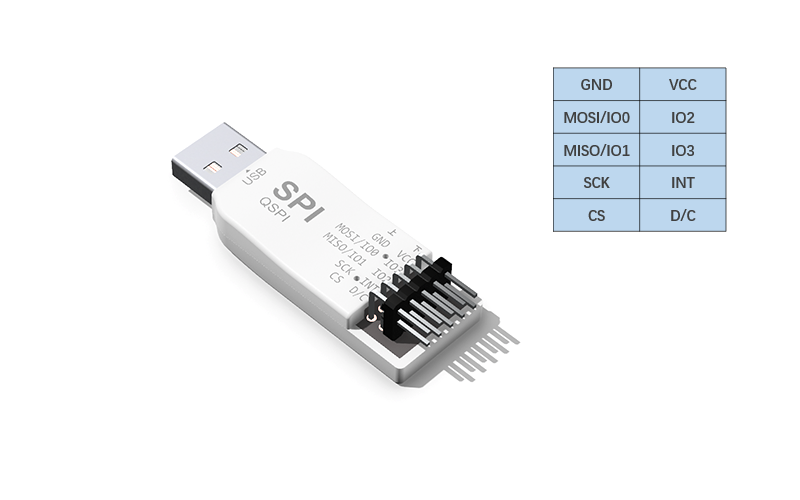

硬件连接

电源引脚

• VCC：支持输出5V、3.3V、1.8V、关闭
• GND：需要共地

如果需要用SPI调试器供电，则需要接VCC引脚，VCC电压可通过上位机设置（请先确认VCC电压，再接上从机）。

标准单线SPI引脚

• MOSI/IO0：主出从入，对应接从机的SDI
• MISO/IO1：主入从出，对应接从机的SDO
• SCK：时钟引脚
• CS：片选引脚

四线QSPI引脚

• MOSI/IO0：数据0
• MISO/IO1：数据1
• IO2：数据2
• IO3：数据3
• SCK：时钟引脚
• CS：片选引脚

附加功能引脚

• D/C：用于SPI屏的指令数据切换引脚，发送指令时置低，发送数据时置高
• INT：中断输入检测，用于中断触发读写
