DLL API

如何使用

jtool.dll是由C语言编写的最底层动态链接库，以兼容所有其他应用层语言的调用
jtool.dll提供最简单易用的API，能最快速的实现需要的功能

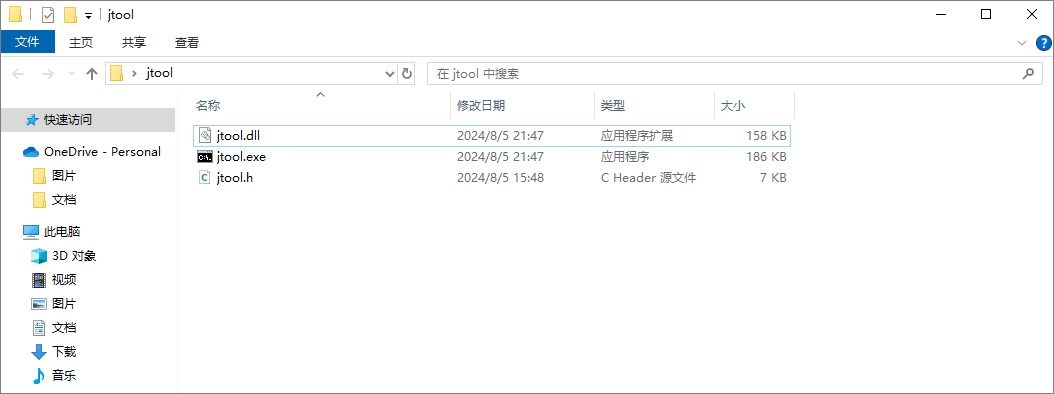

将jtool.dll文件导入自己的工程即可，其中jtool.h文件中包含了所有API接口和枚举的声明

枚举类型

typedef enum
{
    dev_all = -1,
    dev_i2c = 0,
    dev_io,
    dev_spi,
    dev_can,
    dev_max,
}dev_type_enum;

typedef enum
{
    ErrNone = 0,//成功
    ErrParam = 1 << 0,//参数错误
    ErrDisconnect = 1 << 1,//USB 断开
    ErrBusy = 1 << 2,//USB发送忙
    ErrWaiting = 1 << 3,//正在等待回复
    ErrTimeOut = 1 << 4,//通信超时
    ErrDataParse = 1 << 5,//通信数据错误
    ErrFailACK = 1 << 6,//返回失败参数
} ErrorType;

typedef enum
{
    REGADDR_NONE = 0,//不发送地址
    REGADDR_8Bit = 1,//发送8位地址
    REGADDR_16Bit = 2,//发送16位地址
    REGADDR_24Bit = 3,//发送24位地址
    REGADDR_32Bit = 4,//发送32位地址
}REGADDR_TYPE;

typedef enum
{
    SINGLEALL = 0,//所有阶段都是单线
    QUADALL = 1,//所有阶段都是四线
    QUADDATA = 2,//仅数据阶段四线，其他单线
    SINGLECMD = 3,//仅指令阶段单线，其他四线
}QSPI_TYPE;

typedef enum
{
    LOW_1EDG = 0,
    LOW_2EDG = 1,
    HIGH_1EDG = 2,
    HIGH_2EDG = 3,
} SPICK_TYPE;

typedef enum
{
    ENDIAN_MSB = 0,//高位在前
    ENDIAN_LSB = 1,//低位在前
} SPIFIRSTBIT_TYPE;

typedef enum
{
    FIELD_NONE = 0,//无
    FIELD_ONE,//1字节
    FIELD_TWO,//2字节
    FIELD_THREE,//3字节
    FIELD_FOUR,//4字节
} FIELDLEN_TYPE;

typedef enum
{
    INT_NONE = 0,//无
    INT_RISE = 1,//上升沿
    INT_FALL = 2,//下降沿
    INT_HIGH = 3,//高电平
    INT_LOW = 4,//低电平
    INT_RISE_FALL = 5,//双边沿
}INT_TYPE;

//(JI2C、JSPI)INT引脚中断回调函数类型
typedef void (*I2CIntCallbackFun)(void);
typedef void (*SPIIntCallbackFun)(void);

接口总览

公共API接口

在操作设备之前，需要先使用DevOpen打开设备
打开设备后，将占用此设备，别的进程无法再次打开被占用的设备，直到设备被DevClose关闭，或占用设备的进程退出
DevicesScan可扫描插入的设备，以字符串格式返回

接口名	概述
DevicesScan	查看当前接入的设备
DevOpen	打开设备
DevClose	关闭设备

JTool-IO API接口

JTool-IO模块大部分函数提供额外的_m结尾的API，含义是以按位mask的方式执行，方便同时执行多个引脚
例如：
0x0f 低4位为1，则同时设置IO1~IO4
0x03 低2位为1，则同时设置IO1和IO2
部分函数是应用于所有通道的，则不提供_m结尾的API

接口名	概述
IOSetNone	设置为空模式
IOSetNone_m	设置为空模式（mask多通道执行）
IOSetIn	设置为IO输入
IOSetIn_m	设置为IO输入（mask多通道执行）
IOSetOut	设置为IO输出
IOSetOut_m	设置为IO输出（mask多通道执行）
IOSetVal	设置输出的电平
IOSetVal_m	设置输出的电平（mask多通道执行）
IOSetOutWithVal	设置为IO输出，同时设置输出电平
IOSetOutWithVal_m	设置为IO输出，同时设置输出电平（mask多通道执行）
IOPulseOn	脉冲输出常开
IOPulseOn_m	脉冲输出常开（mask多通道执行）
IOPulseOff	脉冲输出停止
IOPulseOff_m	脉冲输出停止（mask多通道执行）
IOPulseCnt	输出固定脉冲数
IOPulseCnt_m	输出固定脉冲数（mask多通道执行）
IOPulseFreq	设置脉冲输出频率
IOPulseFreq_m	设置脉冲输出频率（mask多通道执行）
PWMSetFreq	设置PWM输出频率
PWMSetOut	设置为PWM输出
PWMSetOut_m	设置为PWM输出（mask多通道执行）
PWMSetOn	开启PWM输出
PWMSetOn_m	开启PWM输出（mask多通道执行）
PWMSetOff	停止PWM输出
PWMSetOff_m	停止PWM输出（mask多通道执行）
PWMSetDuty	设置PWM占空比
PWMSetDuty_m	设置PWM占空比（mask多通道执行）
CapSetIn	设置为PWM捕获
CapClearCnt	清空捕获脉冲数计数
ADCSetIn	设置为ADC采集
ADCSetIn_m	设置为ADC采集（mask多通道执行）
ADCSetSamp	设置ADC采样率
IOGetInVal	获取IO输入电平值
IOGetInVal_m	获取IO输入电平值（mask多通道执行）
IOGetPulseRemain	获取脉冲输出剩余计数
IOGetPulseRemain_m	获取脉冲输出剩余计数（mask多通道执行）
CapGetVal	获取PWM捕获值
ADCGetVal	获取ADC采样值
ADCGetVal_m	获取ADC采样值（mask多通道执行）
JIOReboot	重启JIO设备
JIOSetVcc	设置JIO VCC输出电压
JIOSetVio	设置JIO VIO电平
JIOSetID	设置JIO设备的ID
JIOIntoBoot	重启JIO，进入bootloader

JTool-I2C API接口

接口名	概述
I2CScan	扫描I2C从机地址
I2CWrite	I2C写数据
I2CRead	I2C读数据
I2CReadWithDelay	I2C读数据（带延时）
EEWrite	EEPROM写数据
EERead	EEPROM读数据
I2CRegisterIntCallback	注册中断回调函数
I2CCloseIntCallback	关闭中断回调函数
JI2CReboot	重启JI2C设备
JI2CSetVcc	设置JI2C VCC输出电压
JI2CSetVio	设置JI2C VIO电平
JI2CSetSpeed	设置JI2C通信速率
JI2CSetID	设置JI2C设备的ID
JI2CIntoBoot	重启JI2C，进入bootloader

JTool-SPI API接口

接口名	概述
SPIWriteOnly	SPI仅写数据
SPIReadOnly	SPI仅读数据
SPIWriteRead	SPI写同时读数据
QSPIWriteOnly	QSPI仅写数据
QSPIReadOnly	QSPI仅读数据
SPIWriteWithCMD	SPI带指令（CMD、ADDR、ALT、DUMMY）写数据
SPIReadWithCMD	SPI带指令（CMD、ADDR、ALT、DUMMY）读数据
SPIRegisterIntCallback	注册中断回调函数
SPICloseIntCallback	关闭中断回调函数
JSPIReboot	重启JSPI设备
JSPISetVcc	设置JSPI VCC输出电压
JSPISetVio	设置JSPI VIO电平
JSPISetSpeed	设置JSPI通信速率
JSPISetID	设置JSPI设备的ID
JSPIIntoBoot	重启JSPI，进入bootloader

--------公共接口--------

DevicesScan

查看当前接入的设备

语法

char* DevicesScan(
    int DevType,
    int* OutCnt
    );

参数
[in] DevType 设备类型，参考dev_type_enum枚举值
[out] OutCnt 返回扫描到的设备数量

返回值
扫描到的设备，以字符串表示，如果扫描到多个设备，以\r\n分割

DevOpen

打开设备

语法

void* DevOpen(
    int DevType,
    char* Sn,
    int Id
    );

参数
[in] DevType 设备类型，参考dev_type_enum枚举值
[in] Sn 指定要打开的设备SN，字符串类型，如不指定，请使用NULL
[in] Id 指定要打开的设备ID，取值范围（0~65535），如不指定，请使用-1

返回值
如果打开成功，返回设备句柄（即设备指针），后续的操作需要用到此句柄
如果打开失败，返回NULL

DevClose

关闭设备

语法

BOOL DevClose(
    void* DevHandle
    );

参数
[in] DevHandle 需要关闭的设备句柄（即设备指针）

返回值
如果关闭成功，返回TRUE
如果关闭失败，返回FALSE

--------JIO接口--------

IOSetNone

单个引脚设置为空模式

语法

ErrorType IOSetNone(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetNone_m

多个引脚设置为空模式（mask多通道执行）

语法

ErrorType IOSetNone_m(
    void* DevHandle,
    uint32_t iomask
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetIn

单个引脚设置为IO输入

语法

ErrorType IOSetIn(
    void* DevHandle,
    uint32_t ionum,
    BOOL pullup,
    BOOL pulldown
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] pullup 是否上拉
[in] pulldown 是否下拉

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetIn_m

多个引脚设置为IO输入（mask多通道执行）

语法

ErrorType IOSetIn_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t pullups,
    uint32_t pulldowns
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] pullups 是否上拉（按位使能）
[in] pulldowns 是否下拉（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetOut

单个引脚设置为IO输出

语法

ErrorType IOSetOut(
    void* DevHandle,
    uint32_t ionum,
    BOOL pp
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] pp 是否推挽输出

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetOut_m

多个引脚设置为IO输出（mask多通道执行）

语法

ErrorType IOSetOut_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t pps
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] pps 是否推挽输出（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetVal

单个引脚设置输出的电平

语法

ErrorType IOSetVal(
    void* DevHandle,
    uint32_t ionum,
    BOOL val
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] val 是否输出高电平

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetVal_m

多个引脚设置输出的电平（mask多通道执行）

语法

ErrorType IOSetVal_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t vals
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] vals 是否输出高电平（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetOutWithVal

单个引脚设置为IO输出，同时设置输出电平

语法

ErrorType IOSetOutWithVal(
    void* DevHandle,
    uint32_t ionum,
    BOOL pp,
    BOOL val
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] pp 是否推挽输出
[in] val 是否输出高电平

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOSetOutWithVal_m

多个引脚设置为IO输出，同时设置输出电平（mask多通道执行）

语法

ErrorType IOSetOutWithVal_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t pps,
    uint32_t vals
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] pps 是否推挽输出（按位使能）
[in] vals 是否输出高电平（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseOn

单个引脚脉冲输出常开（脉冲输出需先使用IOSetOut或IOSetOut_m将引脚置为输出）

语法

ErrorType IOPulseOn(
    void* DevHandle,
    uint32_t ionum,
    uint32_t freq
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] freq 脉冲频率（可选值参考JIO下拉框）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseOn_m

多个引脚脉冲输出常开（mask多通道执行）（脉冲输出需先使用IOSetOut或IOSetOut_m将引脚置为输出）

语法

ErrorType IOPulseOn_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t* freqs
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] freqs 脉冲频率数组（请传入32通道的uint32_t类型的数组，并在对应位置填入需要的值）（可选值参考JIO下拉框）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseOff

单个引脚脉冲输出停止

语法

ErrorType IOPulseOff(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseOff_m

多个引脚脉冲输出停止（mask多通道执行）

语法

ErrorType IOPulseOff_m(
    void* DevHandle,
    uint32_t iomask
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseCnt

单个引脚输出固定脉冲数（脉冲输出需先使用IOSetOut或IOSetOut_m将引脚置为输出）

语法

ErrorType IOPulseCnt(
    void* DevHandle,
    uint32_t ionum,
    uint32_t cnt,
    uint32_t freq
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] cnt 脉冲数量
[in] freq 脉冲频率（可选值参考JIO下拉框）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseCnt_m

多个引脚输出固定脉冲数（mask多通道执行）（脉冲输出需先使用IOSetOut或IOSetOut_m将引脚置为输出）

语法

ErrorType IOPulseCnt_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t* cnts,
    uint32_t* freqs
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] cnts 脉冲数量数组（请传入32通道的uint32_t类型的数组，并在对应位置填入需要的值）
[in] freqs 脉冲频率数组（请传入32通道的uint32_t类型的数组，并在对应位置填入需要的值）（可选值参考JIO下拉框）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseFreq

单个引脚设置脉冲输出频率

语法

ErrorType IOPulseFreq(
    void* DevHandle,
    uint32_t ionum,
    uint32_t freq
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] freq 脉冲频率（可选值参考JIO下拉框）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOPulseFreq_m

多个引脚设置脉冲输出频率（mask多通道执行）

语法

ErrorType IOPulseFreq_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t* freqs
    );

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetFreq

设置PWM输出频率（应用于所有PWM通道）

语法

ErrorType PWMSetFreq(
    void* DevHandle,
    uint32_t freq
    );

参数
[in] DevHandle 设备句柄
[in] freq PWM频率（可选值参考JIO下拉框）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetOut

单个引脚设置为PWM输出

语法

ErrorType PWMSetOut(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetOut_m

多个引脚设置为PWM输出（mask多通道执行）

语法

ErrorType PWMSetOut_m(
    void* DevHandle,
    uint32_t iomask
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetOn

单个引脚开启PWM输出

语法

ErrorType PWMSetOn(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetOn_m

多个引脚开启PWM输出（mask多通道执行）

语法

ErrorType PWMSetOn_m(
    void* DevHandle,
    uint32_t iomask
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetOff

单个引脚停止PWM输出

语法

ErrorType PWMSetOff(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetOff_m

多个引脚停止PWM输出（mask多通道执行）

语法

ErrorType PWMSetOff_m(
    void* DevHandle,
    uint32_t iomask
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetDuty

单个引脚设置PWM占空比

语法

ErrorType PWMSetDuty(
    void* DevHandle,
    uint32_t ionum,
    uint16_t duty
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] duty PWM占空比（0~1000对应占空比0%~100%）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

PWMSetDuty_m

多个引脚设置PWM占空比（mask多通道执行）

语法

ErrorType PWMSetDuty_m(
    void* DevHandle,
    uint32_t iomask,
    uint16_t* dutys
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] dutys PWM占空比数组（请传入32通道的uint16_t类型的数组，并在对应位置填入需要的值）（0~1000对应占空比0%~100%）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

CapSetIn

设置为PWM捕获（仅通道1支持）

语法

ErrorType CapSetIn(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

CapClearCnt

清空捕获脉冲数计数（仅通道1支持）

语法

ErrorType CapClearCnt(
    void* DevHandle,
    uint32_t ionum
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

ADCSetIn

单个引脚设置为ADC采集

语法

ErrorType ADCSetIn(
    void* DevHandle,
    uint32_t ionum,
    BOOL isdiff
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[in] isdiff 是否是差分（1，3通道支持差分）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

ADCSetIn_m

多个引脚设置为ADC采集（mask多通道执行）

语法

ErrorType ADCSetIn_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t isdiffs
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[in] isdiffs 是否是差分（按位使能）（1，3通道支持差分）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

ADCSetSamp

设置ADC采样率（应用于所有ADC通道）

语法

ErrorType ADCSetSamp(
    void* DevHandle,
    uint32_t samp
    );

参数
[in] DevHandle 设备句柄
[in] samp ADC采样率

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOGetInVal

单个引脚获取IO输入电平值

语法

ErrorType IOGetInVal(
    void* DevHandle,
    uint32_t ionum,
    BOOL* val
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[out] val 返回的电平值，0代表低电平，1代表高电平

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOGetInVal_m

多个引脚获取IO输入电平值（mask多通道执行）

语法

ErrorType IOGetInVal_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t* vals
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[out] vals 返回的电平值，（请传入单个uint32_t类型的指针）（按位判断高低电平）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOGetPulseRemain

单个引脚获取脉冲输出剩余计数

语法

ErrorType IOGetPulseRemain(
    void* DevHandle,
    uint32_t ionum,
    uint32_t* remaincnt
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[out] remaincnt 返回单个通道的剩余脉冲数（请传入单个uint32_t类型的指针）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

IOGetPulseRemain_m

多个引脚获取脉冲输出剩余计数（mask多通道执行）

语法

ErrorType IOGetPulseRemain_m(
    void* DevHandle,
    uint32_t iomask,
    uint32_t* remaincnts
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[out] remaincnts 返回多个通道的剩余脉冲数，（请传入32通道的uint32_t类型的数组，将返回对应通道的剩余脉冲数）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

CapGetVal

获取PWM捕获值（仅通道1支持）

语法

ErrorType CapGetVal(
    void* DevHandle,
    uint32_t ionum,
    uint32_t* freq,
    uint16_t* duty,
    uint32_t* pulsecnt
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[out] freq 返回捕获的频率（请传入单个uint32_t类型的指针）
[out] duty 返回捕获的占空比（请传入单个uint16_t类型的指针）
[out] pulsecnt 返回捕获的脉冲数量（请传入单个uint32_t类型的指针）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

ADCGetVal

单个引脚获取ADC采样值

语法

ErrorType ADCGetVal(
    void* DevHandle,
    uint32_t ionum,
    uint16_t* adval
    );

参数
[in] DevHandle 设备句柄
[in] ionum 单个引脚序号（从1开始）
[out] adval 返回单个通道ADC采样值（请传入单个uint16_t类型的指针）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

ADCGetVal_m

多个引脚获取ADC采样值（mask多通道执行）

语法

ErrorType ADCGetVal_m(
    void* DevHandle,
    uint32_t iomask,
    uint16_t* advals
    );

参数
[in] DevHandle 设备句柄
[in] iomask 多个引脚位号（按位使能）
[out] advals 返回多个通道ADC采样值（请传入32通道的uint16_t类型的数组，将返回对应通道的ADC采样值）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JIOReboot

重启JIO设备

语法

ErrorType JIOReboot(
    void* DevHandle
    );

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JIOSetVcc

设置JIOVCC输出电压

语法

ErrorType JIOSetVcc(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val VCC选项枚举值，不同型号支持可能不同，具体参考JIO界面下拉框（例如：0 - 5v; 1 - 3.3v; 2 - 关闭）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JIOSetVio

设置JIOVIO电平

语法

ErrorType JIOSetVio(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val VIO选项枚举值，不同型号支持可能不同，具体参考JIO界面下拉框（例如：0 - 3.3v; 1 - 1.8v）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JIOSetID

设置JIO设备的ID

语法

ErrorType JIOSetID(
    void* DevHandle,
    uint16_t val
    );

参数
[in] DevHandle 设备句柄
[in] val ID值（0~65535）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JIOIntoBoot

重启JIO，进入bootloader
语法

ErrorType JIOIntoBoot(
    void* DevHandle
    );

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

--------JI2C接口--------

I2CScan

扫描I2C从机地址

语法

ErrorType I2CScan(
    void* DevHandle,
    uint8_t* cnt,
    uint8_t* result
    );

参数
[in] DevHandle 设备句柄
[out] cnt 返回扫描到的从机地址数量
[out] result 返回扫描到的从机地址（务必传入128个uint8_t类型的数组，扫描到的地址将保存在此数组）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

I2CWrite

I2C写数据

语法

ErrorType I2CWrite(
    void* DevHandle,
    uint8_t slave_addr,
    REGADDR_TYPE reg_type,
    uint32_t reg_addr,
    uint16_t len,
    uint8_t* data
    );

参数
[in] DevHandle 设备句柄
[in] slave_addr 从机地址（8位模式）
[in] reg_type 寄存器地址类型，参考REGADDR_TYPE枚举值
[in] reg_addr 寄存器地址
[in] len 写入长度
[in] data 写入的数据数组

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

I2CRead

I2C读数据

语法

ErrorType I2CRead(
    void* DevHandle,
    uint8_t slave_addr,
    REGADDR_TYPE reg_type,
    uint32_t reg_addr,
    uint16_t len,
    uint8_t* buf
    );

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

I2CReadWithDelay

I2C读数据（带延时）

语法

ErrorType I2CReadWithDelay(
    void* DevHandle,
    uint8_t slave_addr,
    REGADDR_TYPE reg_type,
    uint32_t reg_addr,
    uint16_t len,
    uint8_t* buf,
    uint8_t sr_delay,
    uint8_t raddr_delay
    );

参数
[in] DevHandle 设备句柄
[in] slave_addr 从机地址（8位模式）
[in] reg_type 寄存器地址类型，参考REGADDR_TYPE枚举值
[in] reg_addr 寄存器地址
[in] len 读取长度
[out] buf 读取数据存入的数组（请确数组保长度至少==len）
[in] sr_delay 读取加延时等待（Sr重复起始条件之前）
[in] raddr_delay 读取加延时等待（发送完读地址后）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

EEWrite

EEPROM写数据

语法

ErrorType EEWrite(
    void* DevHandle,
    uint8_t base_slave_addr,
    REGADDR_TYPE reg_type,
    uint16_t page_size,
    uint32_t reg_addr,
    uint32_t len,
    uint8_t* data
    );

参数
[in] DevHandle 设备句柄
[in] base_slave_addr base从机地址（多block的EEPROM具有多个从机地址，请使用第一个）（8位模式）
[in] reg_type 寄存器地址类型，参考REGADDR_TYPE枚举值（EEPROM只能8位或16位，参考具体型号）
[in] page_size EEPROM的页大小（确保此参数正确，用于跨页处理）
[in] reg_addr 寄存器地址
[in] len 写入长度
[in] data 写入的数据数组

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

EERead

EEPROM读数据

语法

ErrorType EERead(
    void* DevHandle,
    uint8_t base_slave_addr,
    REGADDR_TYPE reg_type,
    uint32_t reg_addr,
    uint32_t len,
    uint8_t* buf
    );

参数
[in] DevHandle 设备句柄
[in] base_slave_addr base从机地址（多block的EEPROM具有多个从机地址，请使用第一个）（8位模式）
[in] reg_type 寄存器地址类型，参考REGADDR_TYPE枚举值（EEPROM只能8位或16位，参考具体型号）
[in] reg_addr 寄存器地址
[in] len 读取长度
[out] buf 读取数据存入的数组（请确数组保长度至少==len）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

I2CRegisterIntCallback

注册I2C INT引脚的中断回调函数

语法

ErrorType I2CRegisterIntCallback(
    void* DevHandle,
    INT_TYPE inttype,
    I2CIntCallbackFun callback)

参数
[in] DevHandle 设备句柄
[in] inttype 中断触发类型，参考INT_TYPE枚举值
[in] callback 中断回调函数指针，自定义中断函数(参数和返回值均为void)，将函数名带入此参数，中断触发时将执行此函数

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

I2CCloseIntCallback

关闭I2C INT引脚的中断回调函数

语法

ErrorType I2CCloseIntCallback(void* DevHandle)

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JI2CReboot

重启JI2C设备

语法

ErrorType JI2CReboot(
    void* DevHandle
    );

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JI2CSetVcc

设置JI2CVCC输出电压

语法

ErrorType JI2CSetVcc(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val VCC选项枚举值，不同型号支持可能不同，具体参考JI2C界面下拉框（例如：0 - 5v; 1 - "=VIO" ; 2 - 关闭）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JI2CSetVio

设置JI2CVIO电平

语法

ErrorType JI2CSetVio(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val VIO选项枚举值，不同型号支持可能不同，具体参考JI2C界面下拉框（例如：0 - 3.3v; 1 - 1.8v）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JI2CSetSpeed

设置JI2C通信速率

语法

ErrorType JI2CSetSpeed(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val I2C速率选项枚举值，不同型号支持可能不同，具体参考JI2C界面下拉框（例如：0 - 10K; 1 - 50K）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JI2CSetID

设置JI2C设备的ID

语法

ErrorType JI2CSetID(
    void* DevHandle,
    uint16_t val
    );

参数
[in] DevHandle 设备句柄
[in] val ID值（0~65535）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JI2CIntoBoot

重启JI2C，进入bootloader
语法

ErrorType JI2CIntoBoot(
    void* DevHandle
    );

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

--------JSPI接口--------

SPIWriteOnly

SPI仅写数据

语法

ErrorType SPIWriteOnly(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    uint32_t len,
    uint8_t* dataw)

参数
[in] DevHandle 设备句柄
[in] ck 时钟类型，参考SPICK_TYPE枚举值
[in] firstbit 位顺序（MSB，LSB），参考SPIFIRSTBIT_TYPE枚举值
[in] len 写入长度
[in] dataw 写入的数据数组

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

SPIReadOnly

SPI仅读数据

语法

ErrorType SPIReadOnly(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    uint32_t len,
    uint8_t* bufr)

参数
[in] DevHandle 设备句柄
[in] ck 时钟类型，参考SPICK_TYPE枚举值
[in] firstbit 位顺序（MSB，LSB），参考SPIFIRSTBIT_TYPE枚举值
[in] len 读取长度
[out] bufr 读取数据存入的数组（请确数组保长度至少==len）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

SPIWriteRead

SPI写同时读数据

语法

ErrorType SPIWriteRead(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    uint32_t len,
    uint8_t* dataw,
    uint8_t* bufr)

参数
[in] DevHandle 设备句柄
[in] ck 时钟类型，参考SPICK_TYPE枚举值
[in] firstbit 位顺序（MSB，LSB），参考SPIFIRSTBIT_TYPE枚举值
[in] len 读写长度
[in] dataw 写入的数据数组
[out] bufr 读取数据存入的数组（请确数组保长度至少==len）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

QSPIWriteOnly

QSPI仅写数据

语法

ErrorType QSPIWriteOnly(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    uint32_t len,
    uint8_t* dataw)

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

QSPIReadOnly

QSPI仅读数据

语法

ErrorType QSPIReadOnly(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    uint32_t len,
    uint8_t* bufr)

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

SPIWriteWithCMD

SPI带指令（CMD、ADDR、ALT、DUMMY）写数据

语法

ErrorType SPIWriteWithCMD(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    QSPI_TYPE qspitype,
    FIELDLEN_TYPE cmdtype,
    uint32_t cmd,
    FIELDLEN_TYPE addrtype,
    uint32_t addr,
    FIELDLEN_TYPE alttype,
    uint32_t alt,
    FIELDLEN_TYPE dummytype,
    uint32_t len,
    uint8_t* dataw)

参数
[in] DevHandle 设备句柄
[in] ck 时钟类型，参考SPICK_TYPE枚举值
[in] firstbit 位顺序（MSB，LSB），参考SPIFIRSTBIT_TYPE枚举值
[in] qspitype spi/qspi组合类型，参考QSPI_TYPE枚举值
[in] cmdtype cmd字节数，参考FIELDLEN_TYPE枚举值
[in] cmd cmd
[in] addrtype addr字节数，参考FIELDLEN_TYPE枚举值
[in] addr addr
[in] alttype alt字节数，参考FIELDLEN_TYPE枚举值
[in] alt alt
[in] dummytype dummy字节数，参考FIELDLEN_TYPE枚举值
[in] len 写入长度
[in] dataw 写入的数据数组

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

SPIReadWithCMD

SPI带指令（CMD、ADDR、ALT、DUMMY）读数据

语法

ErrorType SPIReadWithCMD(
    void* DevHandle,
    SPICK_TYPE ck,
    SPIFIRSTBIT_TYPE firstbit,
    QSPI_TYPE qspitype,
    FIELDLEN_TYPE cmdtype,
    uint32_t cmd,
    FIELDLEN_TYPE addrtype,
    uint32_t addr,
    FIELDLEN_TYPE alttype,
    uint32_t alt,
    FIELDLEN_TYPE dummytype,
    uint32_t len,
    uint8_t* bufr)

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

SPIRegisterIntCallback

注册SPI INT引脚的中断回调函数

语法

ErrorType SPIRegisterIntCallback(
    void* DevHandle,
    INT_TYPE inttype,
    SPIIntCallbackFun callback)

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

SPICloseIntCallback

关闭SPI INT引脚的中断回调函数

语法

ErrorType SPICloseIntCallback(void* DevHandle)

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JSPIReboot

重启JSPI设备

语法

ErrorType JSPIReboot(
    void* DevHandle
    );

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JSPISetVcc

设置JSPIVCC输出电压

语法

ErrorType JSPISetVcc(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val VCC选项枚举值，不同型号支持可能不同，具体参考JSPI界面下拉框（例如：0 - 5v; 1 - "=VIO" ; 2 - 关闭）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JSPISetVio

设置JSPIVIO电平

语法

ErrorType JSPISetVio(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val VIO选项枚举值，不同型号支持可能不同，具体参考JSPI界面下拉框（例如：0 - 3.3v; 1 - 1.8v）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JSPISetSpeed

设置JSPI通信速率

语法

ErrorType JSPISetSpeed(
    void* DevHandle,
    uint8_t val
    );

参数
[in] DevHandle 设备句柄
[in] val I2C速率选项枚举值，不同型号支持可能不同，具体参考JSPI界面下拉框（例如：0 - 468.75K; 1 - 937.5K）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JSPISetID

设置JSPI设备的ID

语法

ErrorType JSPISetID(
    void* DevHandle,
    uint16_t val
    );

参数
[in] DevHandle 设备句柄
[in] val ID值（0~65535）

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

JSPIIntoBoot

重启JSPI，进入bootloader
语法

ErrorType JSPIIntoBoot(
    void* DevHandle
    );

参数
[in] DevHandle 设备句柄

返回值
如果操作成功，返回ErrNone
如果操作失败，返回错误代码参考ErrorType枚举值

← CMD命令集 JSPI →

文档中心

DLL API

如何使用

接口总览

--------公共接口--------

DevicesScan

DevOpen

DevClose

--------JIO接口--------

IOSetNone

IOSetNone_m

IOSetIn

IOSetIn_m

IOSetOut

IOSetOut_m

IOSetVal

IOSetVal_m

IOSetOutWithVal

IOSetOutWithVal_m

IOPulseOn

IOPulseOn_m

IOPulseOff

IOPulseOff_m

IOPulseCnt

IOPulseCnt_m

IOPulseFreq

IOPulseFreq_m

PWMSetFreq

PWMSetOut

PWMSetOut_m

PWMSetOn

PWMSetOn_m

PWMSetOff

PWMSetOff_m

PWMSetDuty

PWMSetDuty_m

CapSetIn

CapClearCnt

ADCSetIn

ADCSetIn_m

ADCSetSamp

IOGetInVal

IOGetInVal_m

IOGetPulseRemain

IOGetPulseRemain_m

CapGetVal

ADCGetVal

ADCGetVal_m

JIOReboot

JIOSetVcc

JIOSetVio

JIOSetID

JIOIntoBoot

--------JI2C接口--------

I2CScan

I2CWrite

I2CRead

I2CReadWithDelay

EEWrite

EERead

I2CRegisterIntCallback

I2CCloseIntCallback

JI2CReboot

JI2CSetVcc

JI2CSetVio

JI2CSetSpeed

JI2CSetID

JI2CIntoBoot

--------JSPI接口--------

SPIWriteOnly

SPIReadOnly

SPIWriteRead

QSPIWriteOnly

QSPIReadOnly

SPIWriteWithCMD

SPIReadWithCMD

SPIRegisterIntCallback

SPICloseIntCallback

JSPIReboot

JSPISetVcc
