使用说明

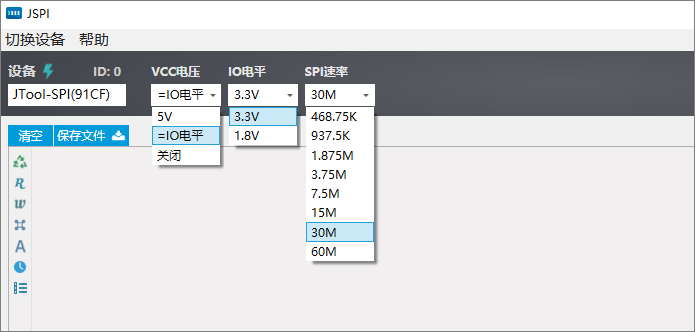

设备识别

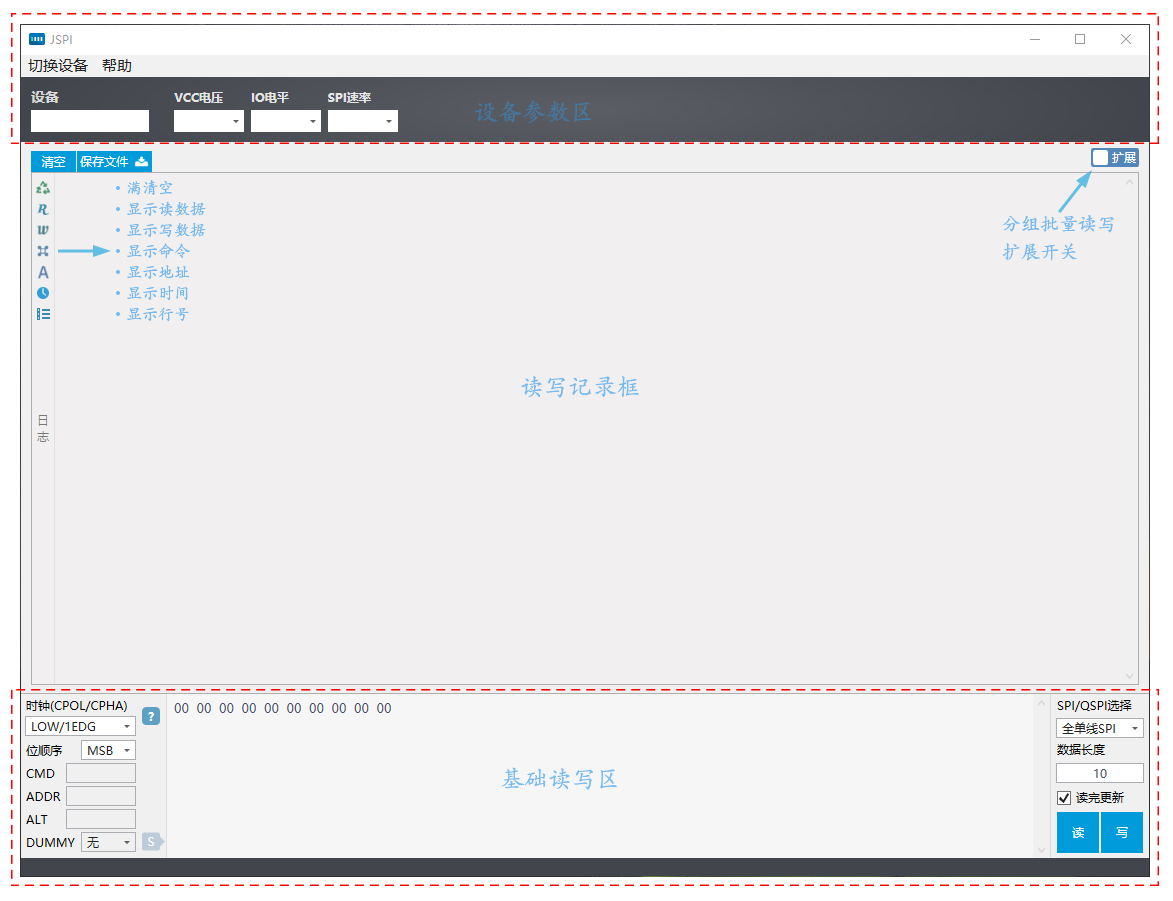

正常情况下,插入设备后会在上位机顶部识别到设备名、设备参数等信息。只有识别到后,软件才能正常配合调试器使用。
设备参数配置好后会存储在设备内部,下次插入依旧是此参数,因此每次插入时需特别注意VCC电压是否匹配。

如何读写数据

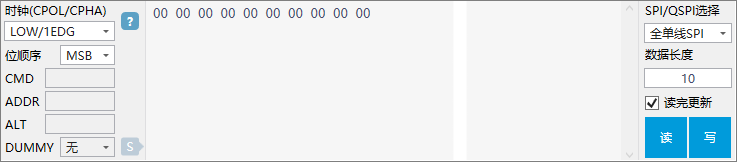

读写操作在上位机底部区域,点击读/写按钮前,需先配置好此次读写的SPI参数,包括:

时钟模式/首位顺序

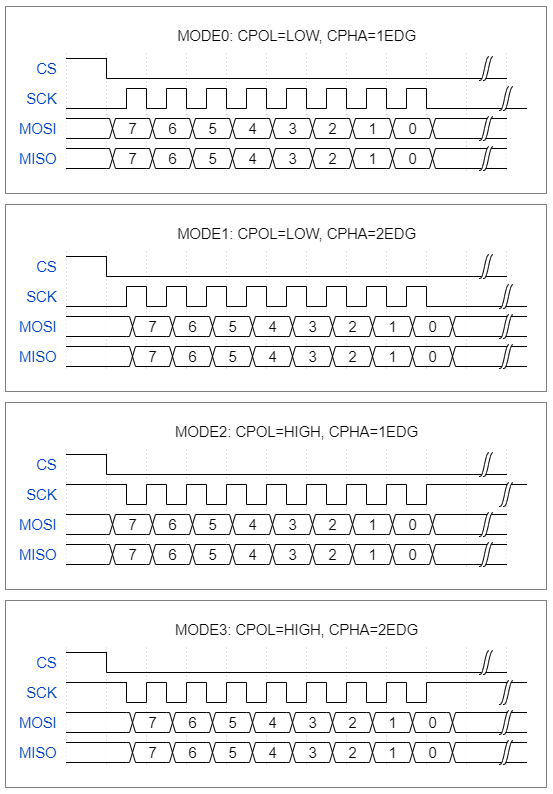

四种时钟模式(Mode0、Mode1、Mode2、Mode3)

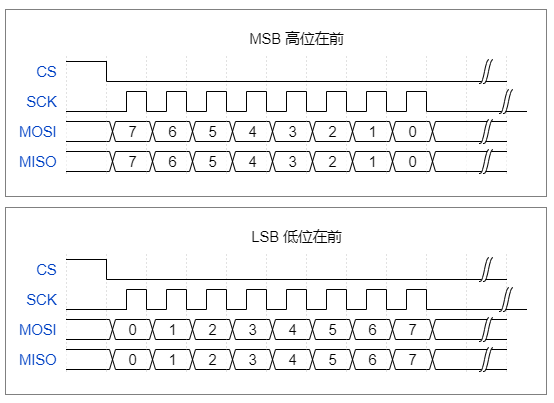

两种首位顺序(MSB、LSB)

指令阶段

大部分SPI器件需要先发送指令CMD,部分器件需要先发送CMD、ADDR、ALT、DUMMY其中任意阶段(如SPI FALSH)。
JSPI提供了灵活的配置方式,可任选。当文本框为空时则不发送,当文本框有数据时则发送对应的阶段。
文本框根据输入的长度来判断每个阶段需要发送几个字节(可填写1~4字节),如CMD输入:AA1234 会发送 0xAA 0x12 0x34 3个字节的指令。

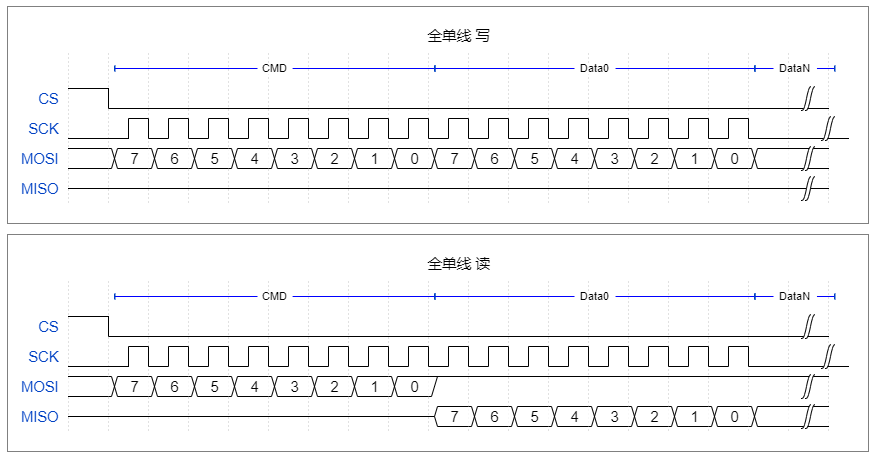

典型的单字节CMD 单线SPI读写时序:

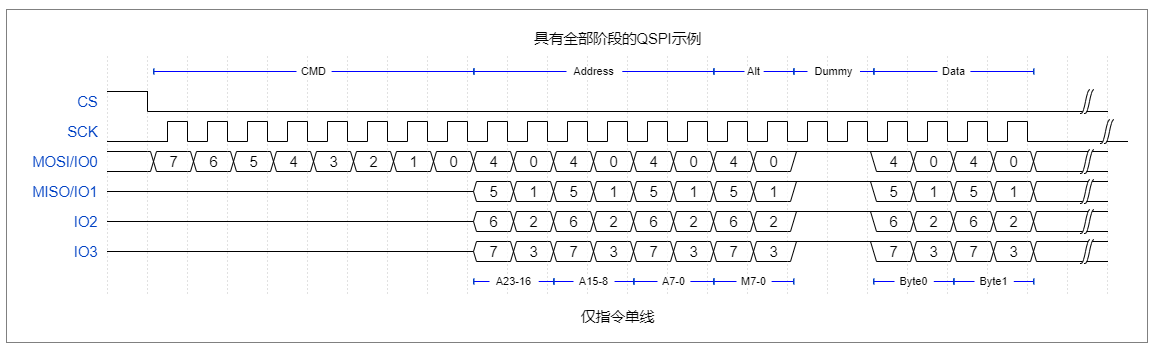

典型的全阶段 四线SPI读写时序:

SPI/QSPI选择

提供4种方式,满足不同SPI器件需求

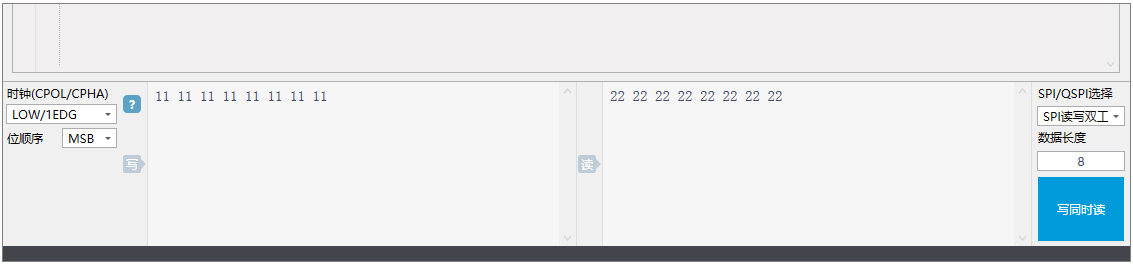

SPI写同时读(全双工)

  1. 如果需要发送数据的同时接收数据,请在SPI/QSPI下拉框里面选择“SPI读写双工”选项
  2. 全双工将不考虑CMD、ADDR、ALT、DUMMY等环节,视为纯SPI数据交换
  3. 全双工不支持QSPI

如何批量读写

分组管理

不同的SPI器件可以分组保存,软件退出时自动保存,并且可以导入导出进行分享。

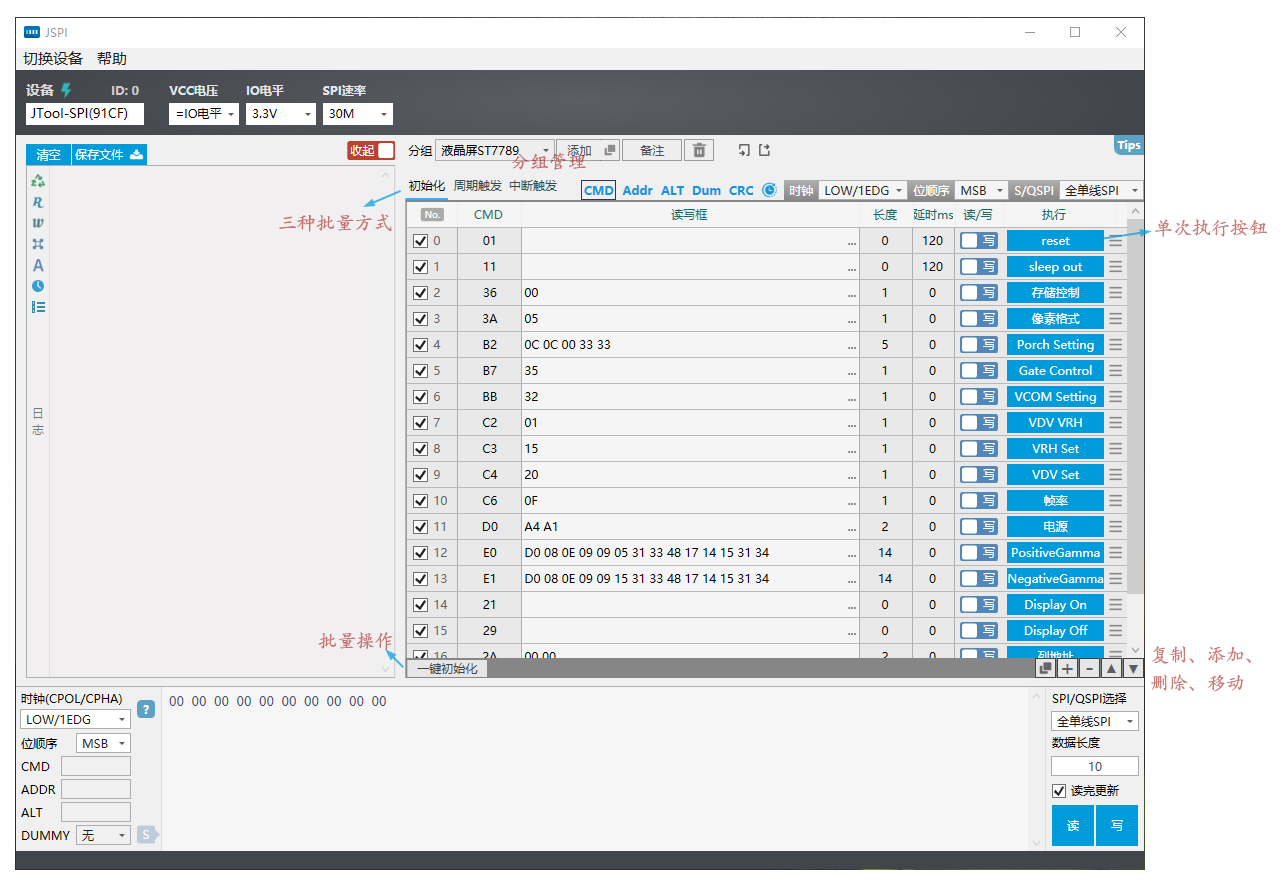

三种批量列表执行方式

CRC与读等待

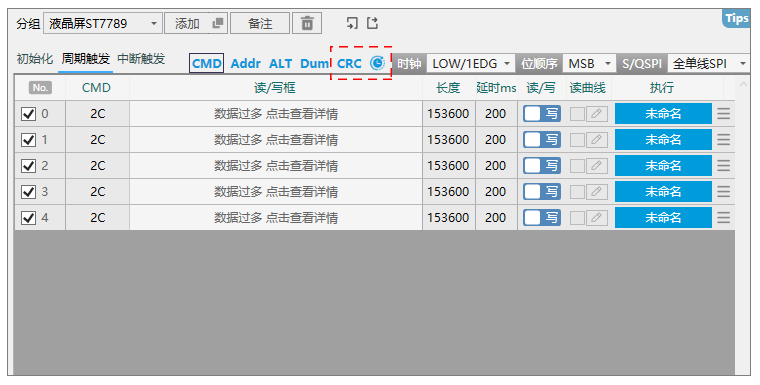

在扩展页面列表操作种,可以使能CRC功能和读取等待功能。

CRC

设置CRC后,将在所填写的读写长度基础上额外自动添加校验的长度。
读取时:日志框显示是否校验成功
写入时:日志框显示写入的校验字节

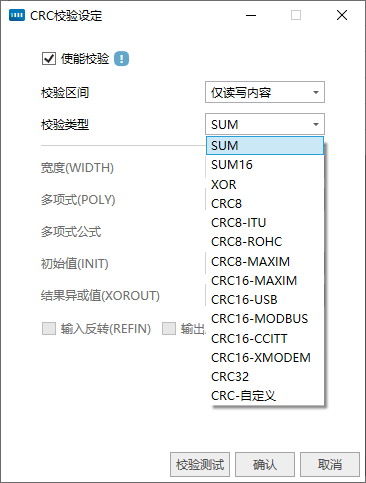

支持的校验如下:

读等待

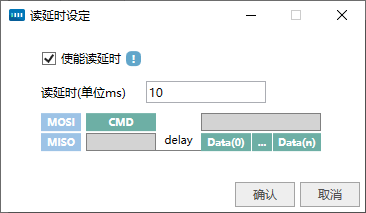

读取等待是SPI写指令和读数据之间,添加一段等待时间(适用于一些需要时间准备数据的传感器等...)。

生成实时曲线

实时曲线是JSPI的一个极为便捷一个功能,如果是SPI从机是一个传感器,可以将读取到的数据解析为对应的数据格式,并且生成实时曲线。

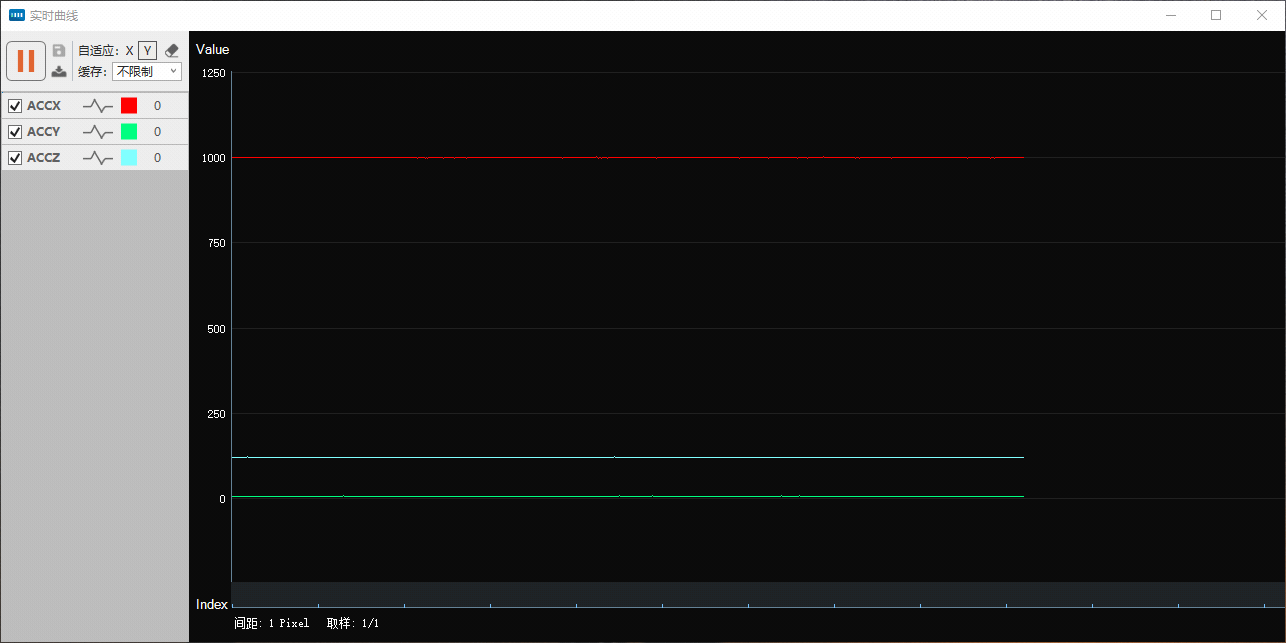

如下是一个陀螺仪LSM6DSOX震动曲线的示例:

怎样生成这样的实时曲线?

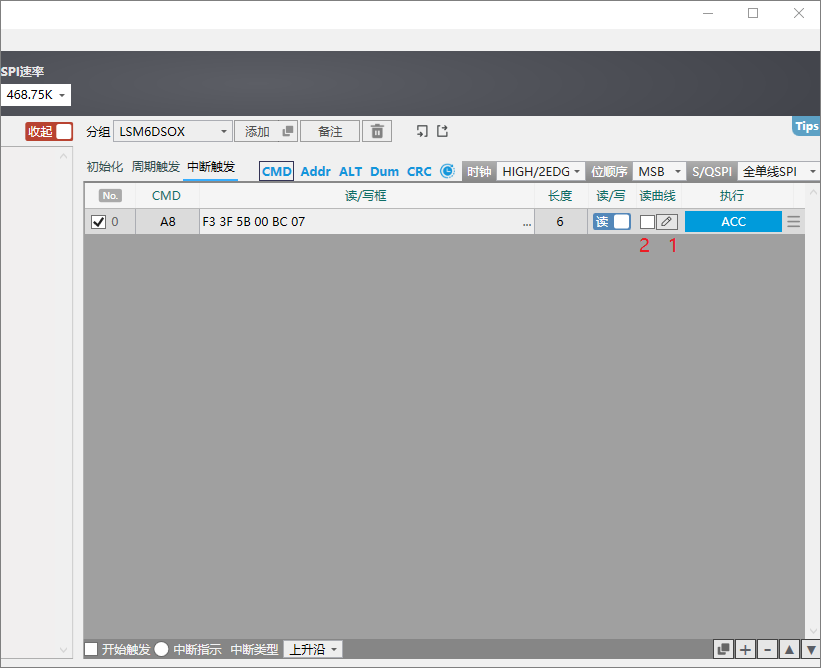

需要在周期触发或者中断触发列表中实现,如下图所示,添加了一条6字节长的的读取指令,分别是ACCX,ACCY,ACCZ的数据,每个数据是Int16类型,占用两个字节。

然后点击列表中“读曲线”那一列的编辑按钮(上图1所示),编辑解析格式。
最后选中上图2所示的选框,即可打开曲线窗口,读取到的数据就能绘制实时曲线。

编辑曲线解析格式

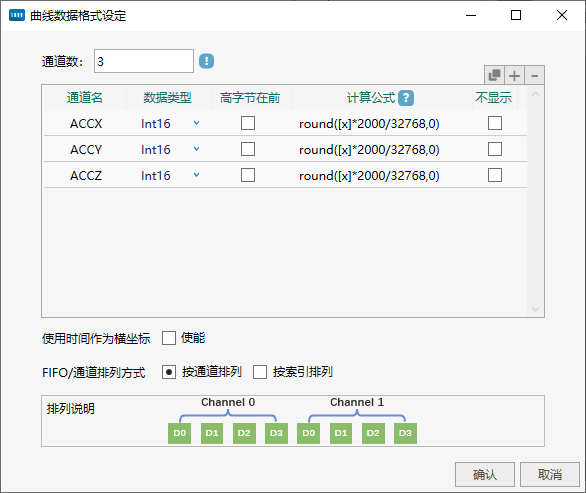

点击编辑格式后会弹出上面窗口,按照以下规则编辑:

SPI模拟从机

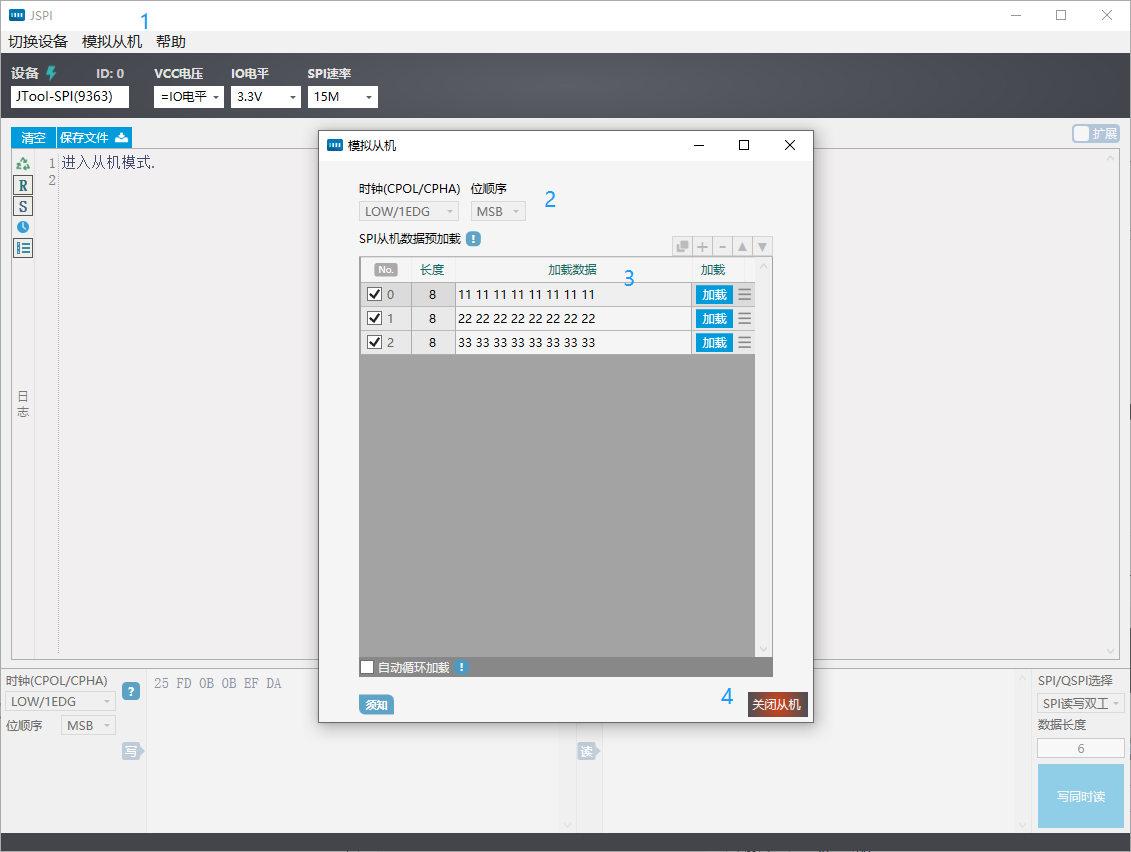

按照下图所示的顺序点击进入从机模式

  1. 菜单栏点击模拟从机按钮,弹出从机控制窗口
  2. 配置好spi的时钟极性和位顺序
  3. 添加预加载的从机数据,即需要返回给主机的数据(可以任意时候更改进行加载,也可选择自动循环加载)
  4. 打开右下角的从机开关

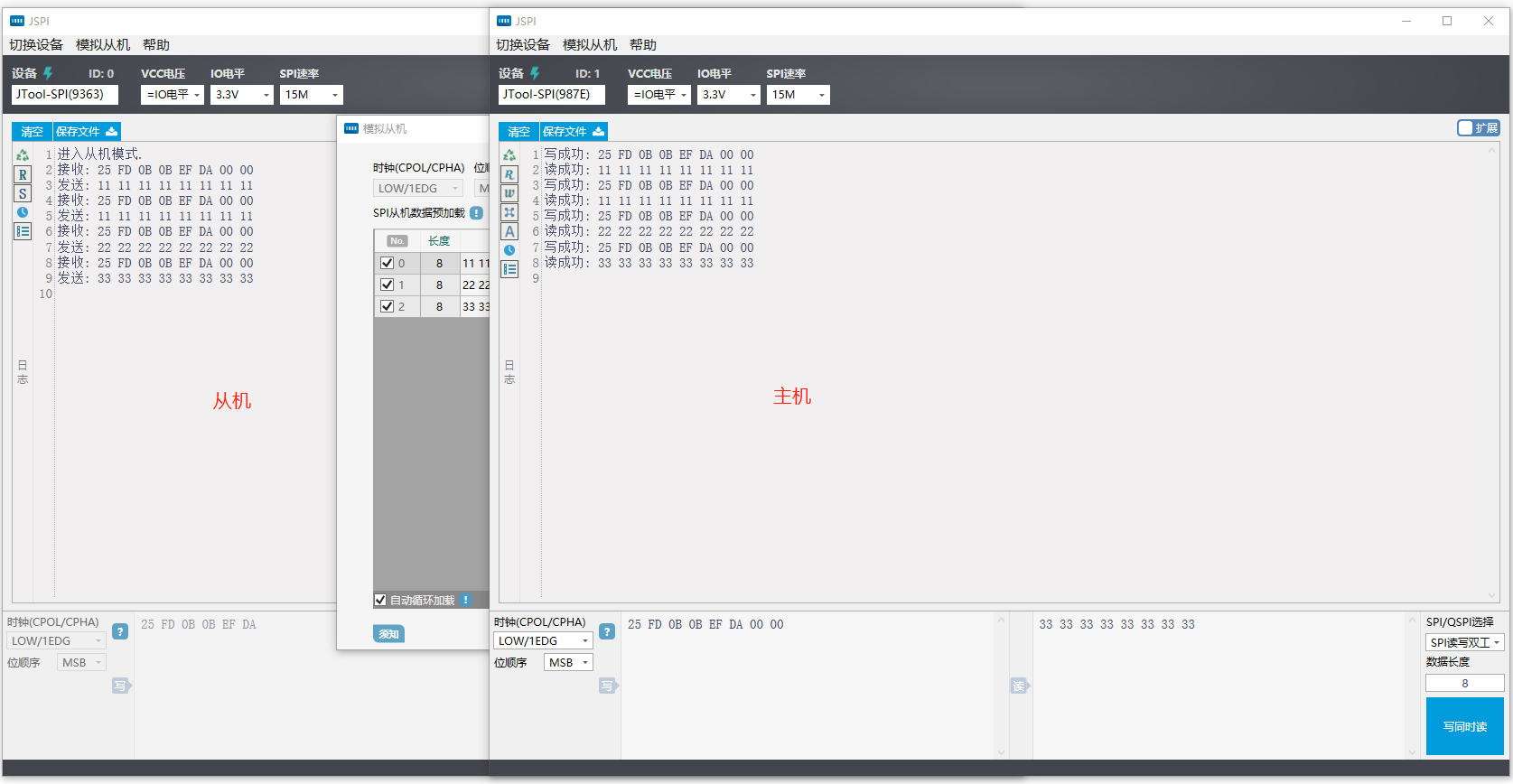

完成上述操作后,即可进入从机模式,日志框将显示接收的数据和返回的数据,下图是将两个调试器对接在一起,一个做主一个做从的读写示例

作为从机,需要注意以下事项

  1. 从机无需设置速率,只要主机频率在30M以下(含30M)即可
  2. 从机模式仅支持标准单线SPI,不支持QSPI
  3. 主机单次连续传输最大长度1024字节,超过1024会丢数据
  4. 仅仅在CS片选引脚为低的时候传输的数据有效

固件升级

JTool-SPI模块支持固件升级,服务器上传最新固件后,会提示下载并升级,点击帮助->关于菜单,先下载最新固件,随后点击进入升级按钮,模块会模拟出一个U盘,将下载的固件bin文件拖入U盘内即可升级完成。
